Virtual LAN - Contoh Konfigurasi VLAN

Assalamu'alaikum Wr. Wb.
Salam sejahtera kepada pengunjung, yang senantiasa berkunjung di blog saya, :)

Hari ini kita akan membahas masih mengenai Contoh Konfigurasi VLAN.,
Langsung saja.

Contoh Konfigurasi VLAN

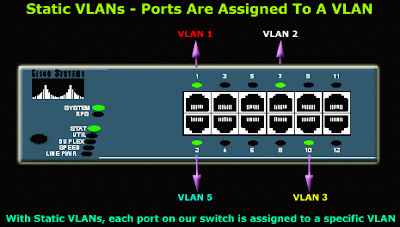

a. Static VLAN – port switch dikonfigurasi secara manual.

SwUtama#config Terminal
Enter configuration commands, one per line. End with CTRL/Z.

Sw02(config)#VLAN 10
Sw02(config-vlan)#nameVLAN_Mahasiswa
Sw02(config-vlan)#exit
Sw02(config)#Interface fastEthernet 0/2
Sw02(config-if)#switchport mode access
Sw02(config-if)#switchport access VLAN 10

b. Dynamic VLAN
Mode ini digunakan secara luas di jaringan skala besar. Keanggotaan port Dynamic VLAN dibuat dengan menggunakan server khusus yang disebut VLAN Membership Policy Server (VMPS). Dengan menggunakan VMPS, kita dapat menandai port switch dengan VLAN? secara dinamis berdasar pada
MAC Address sumber yang terhubung dengan port.

c. Voice VLAN – port dikonfigurasi dalam mode voice sehingga dapat mendukung IP phone yang terhubung.

Sw02(config)#VLAN 120
Sw02(config-vlan)#nameVLAN_Voice
Sw02(config-vlan)#exit
Sw02(config)#Interface fastEthernet 0/3
Sw02(config-if)#switchport voice VLAN 120.

Nah, kira-kira seperti itulah, pembahasan mengenai Contoh Konfigurasi VLAN
sekian, terimakasih..
